Palettenetikettierer SRD-A128 und A128-V



Palettenetikettierer SRD-A128

Palettenetikettierer SRD-A128 die Basis für eine GS1 konforme Kennzeichnung

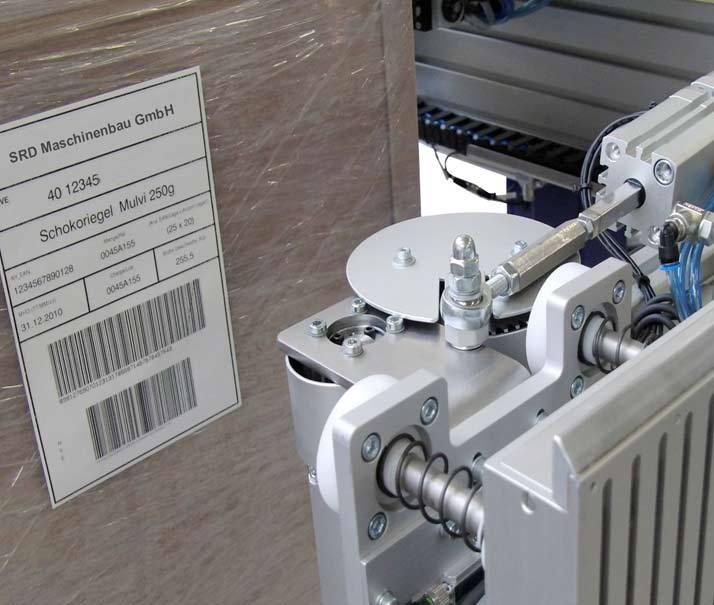

Der Palettenetikettierer SRD-A128 druckt und appliziert Etiketten bis zum Format DIN A5 auf die Stirn- und / oder Seitenfläche einer beladenen Palette oder anderer Gebinde und ermöglicht damit eine GS1-konforme Produktauszeichnung. Er verfügt über pneumatische Verfahrachsen und kann so bis zu drei Seiten einer Palette etikettieren.

Die Etiketten werden unmittelbar vor dem Appliziervorgang mit individuellen Daten bedruckt.  Die Kennzeichnung der Paletten erfolgt im Stillstand. Für jede zu etikettierende Ecke ist nur ein Palettenstopp erforderlich. Ein optionaler Scanner kontrolliert Anwesenheit und Lesbarkeit. Der Palettenetikettierer SRD-A128 kann wahlweise links oder rechts neben der Fördertechnik installiert werden.





RFID-Adapter

Palettenetikettierer SRD-A128 mit optionalem RFID-Adapter

Heute schon an Morgen denken! Der Efficient-RFID-Adapter ist einzigartig und unschlagbar. Er verbindet die RFID-Etiketten mit den normalen NVE-Etiketten erst direkt an der Palette - nämlich genau dann, wenn Sie es für Ihren Kunden benötigen. Er verarbeitet ganz normale Blanko-Etiketten und erst bei Bedarf wird das RFID-Etikett mit appliziert - ein echtes Alleinstellungsmerkmal.

Mit dem Palettenetikettierer SRD-A128 sind Sie schon heute für die Zukunft gerüstet. Der RFID-Adapter kann als Zusatzeinheit fest montiert mitbestellt oder später nachgerüstet werden.



Palettenetikettierer SRD-A128-H mit vertikaler Verfahrachse

Palettenetikettierer SRD-A128-V mit vertikaler Verfahrachse

Mit dem Palettenetikettierer SRD-A128-V sind Sie auf der sicheren Seite und können alle Anforderungen der GS1 erfüllen. Er verfügt zusätzlich über eine automatische Höhenverstellung und bringt die Etiketten in einer variablen Höhe der Palette an. Ob gedoppelte Paletten oder Restpaletten - sicher und schnell ist er die perfekte Lösung für diese Aufgabenstellung.

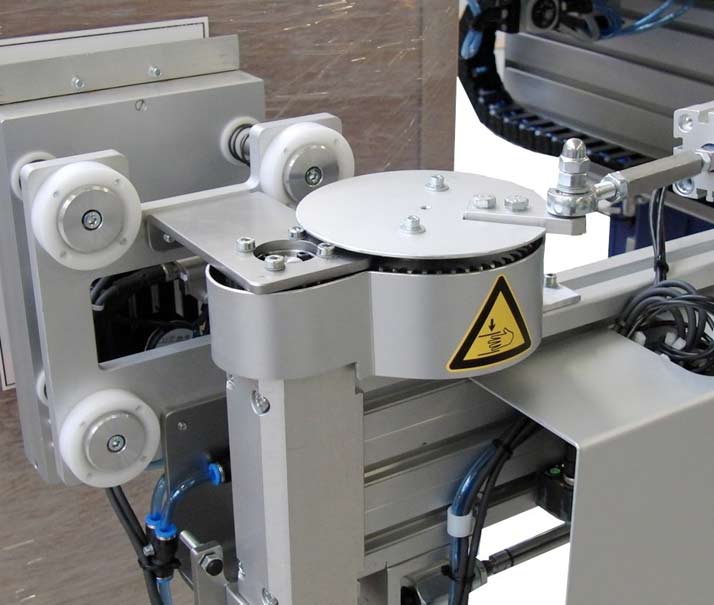

Durch den Schwenkapplikator - der nach links und rechts schwenken kann - können bis zu 3 Seiten der Palette etikettiert werden und das in unterschiedlichen Ebenen. Optional können die Etiketten auch gedreht - also quer appliziert werden. Der Verfahrweg in der Höhe beträgt 1.500 mm. Die Etiketten können in jeder vorgegebenen Höhe angebracht werden. Den Palettenetikettierer SRD-A128-V gibt es mit einer Mikrokontrollersteuerung oder mit einer Siemens SPS.




GS1 konforme Paletten-Etikettierung

Der Palettenetikettierer SRD-A128 verfügt über pneumatische und elektrische Verfahrachsen und kann so bis zu drei Seiten einer Palette etikettieren.

Efficent RFID-Adapter

Der optionale Efficent-RFID-Adapter vereint das NVE-Etikett mit einem zusätzlichen RFID-Etikett. Vollautomatisch werden beide Etikett vereint an der Palette angebracht.

Palettenetikettierer A128-H mit Höhenverstellung

Palettenetiketierer SRD-A128-V mit  automatischer Höhenverstellung. Die Etiketten werden über eine Linearachse an einer variablen Höhe appliziert.

Palettenetikettierer_SRD-A128-V_mit Vertikalachse

Palettenetiketierer SRD-A128-V mit Vertikalachse am Beispiel einer Etikettierung von Oktabins. Es werden NVE-Etiketten an zwei Seiten in variablen Höhen appliziert.



Kühne  Nagel

Kühne + Nagel setzt auf Palettenetikettierer aus dem Hause SRD

Bei der Suche nach dem geeigneten Lieferanten standen der beste technische Vorschlag, die beste wirtschaftliche Lösung und die zeitnahe Umsetzung im Vordergrund. Vorschläge und Angebote wurden von den namhaftesten Anbietern für Etikettiertechnik eingeholt. Die Auswahl fiel auf die SRD-Maschinenbau GmbH, die in kurzer Zeit die Anforderungen von Kühne + Nagel verstanden und umgesetzt hatten. Schon bei der Präsentation unseres Systems und unserem Lösungsvorschlag waren die Verantwortlichen von den Vorteilen angetan, erläutert Andreas Seils, Vertreter von SRD Maschinenbau.

Hier gehts zum Anwendungsbericht





Modulare SPS-Steuerungen - Es stehen 3 Steuerungsvarianten zur Verfügung

Mikrokontroller-Steuerung

Standardmäßig sind unsere Palettenetikettierer mit einer Mikrokontroller-Steuerung vom Typ CPU 700 ausgerüstet. Diese ist speziell auf die Etikettierer-Funktionen abgestimmt und in das Grundgehäuse der Etikettierautomaten integriert. Bei der CPU 700 handelt es sich um ein offenes System, das Embedded Linux als Betriebssystem nutzt und über CoDeSys programmiert wird. CoDeSys ist eine frei verfügbare Entwicklungsumgebung für speicherprogrammierbare Steuerungen nach dem IEC 61131-3 Standard für die Applikationsentwicklung in der Industrieautomation.Die Bedienung und Maschinenvisualisierung erfolgt über ein farbiges 4,3 TFT-Touchpanel mit LED-Hintergrundbeleuchtung. Zusätzlich stehen 5 Direkttasten für wesentliche Eingabefunktionen zur Verfügung.  Für die Kommunikation des Palettenetikettierers mit den Peripherie-Systemen steht eine Standard-Kommunikationsschnittstelle auf I/O-Ebene zur Verfügung. Etliche weitere Schnittstellen und Steuerungsmodule können per CAN-Bus angebunden werden. Ein Software-Update kann per USB-Stick ausgeführt werden. Eine Integration der Maschinen-Steuerung in das hausinterne Ethernet ermöglicht auch eine Fernwartung per VPN.

SIEMENS SPS-Steuerung oder Profi Bus-Slave


Steuerungen

Auf Wunsch ist das Etikettiersystem optional auch mit einer SPS-Steuerung vom Typ SIEMENS S7-300 oder als Feldbus-Slave für die direkte Integration in eine SIEMENS Profi Busbzw. Profi Net-DP-Umgebung erhältlich. Damit haben Sie volle Kontrolle über sämtliche Funktionen des Etikettierautomaten und können gleichzeitig wichtige Vorteile wie beispielsweise Fernwartung genießen. Selbst die Übergabe der Druckdaten kann bei Bedarf über Profi Bus/Profi Net erfolgen.
Um Ihnen die Programmierung möglichst einfach zu machen, ist bei der Verwendung als Profi Bus/Profi Net-Slave ein SPS-Funktionsbaustein enthalten, mit dem Sie den Palettenetikettierer einfach und schnell in Ihr SPS-Projekt integrieren können.



Wir setzen die Druckmodule der führenden Hersteller ein

Drucker Hersteller

Alle unsere Druck-Spendesysteme können die Druckmodule der etablierten Druckerhersteller wie CAB, Valentin, NOVEXX, Sato oder Zebra aufnehmen - somit sind Sie völlig flexibel in der Druckerauswahl.



Etiketten & Thermotransferbänder - Alles aus einer Hand

Unsere Kunden bekommen alles aus einer Hand.

Wir liefern perfekt aufeinander abgestimmte Etiketten und Thermotransferbänder - das sorgt für Langlebigkeit der Druckköpfe und spart unterm Strich richtig Geld.




Hier erhalten Sie weitere Informationen

Druckmaschine


Andreas Seils


Ihr Ansprechpartner: Andreas Seils

Telefon 04533 / 209 - 8422
Email a.seils@jrdruck-srd.de
